行業(yè)資訊>>
新聞中心>>
- 生產(chǎn)降本增效？選瑞士伊斯泰克硬質(zhì)...
- 瑞士匠心80載：伊斯泰克硬質(zhì)合金...
- 瑞士伊斯泰克硬質(zhì)合金產(chǎn)品價(jià)格調(diào)整...
- 伊斯泰克硬質(zhì)合金：全品類矩陣+硬...
- 伊斯泰克硬質(zhì)合金：定制化精準(zhǔn)賦能...
- 進(jìn)博會(huì)最后一天，錯(cuò)過(guò)再等一年！伊...
- 進(jìn)博會(huì)第三天熱度正燃！伊斯泰克4...
- 倒計(jì)時(shí)2天！瑞士80年硬核品牌攜...
- 為什么選擇伊斯泰克？
- 【誠(chéng)邀蒞臨】2025進(jìn)博會(huì)倒計(jì)時(shí)...
聯(lián)系我們>>
地址：德州開(kāi)發(fā)區(qū)大學(xué)東路
市場(chǎng)部經(jīng)理 陳菲：18653466025
E-mail：info@estech.com.cn
網(wǎng)站：starworldlotto.com
郵編：253000
當(dāng)前位置：首頁(yè) > >新聞資訊 >行業(yè)資訊 行業(yè)資訊
前角是刀具的重要幾何角度之一，其數(shù)值的大小、正負(fù)對(duì)切削變形、切削力、切削功率和切削溫度均有很大影響，同時(shí)也決定著切削刃的鋒利程度和堅(jiān)固強(qiáng)度，也影響著刀具耐用度和生產(chǎn)效率。
前角的作用具體體現(xiàn)在以下幾個(gè)方面：
第一，影響切削變形。增大前角，可減小切削變形，從而減小切削力、切削熱和切削功率。
第二，影響切削刃強(qiáng)度及散熱情況。增大前角，會(huì)使楔角減小，使切削刃強(qiáng)度降低、散熱體積減小。過(guò)分加大前角，可能導(dǎo)致切削刃處出現(xiàn)彎曲應(yīng)力，造成崩刃。
第三，影響切屑形態(tài)和斷屑效果。減小前角，可以增大切屑的變形，使切屑易于脆化斷裂。

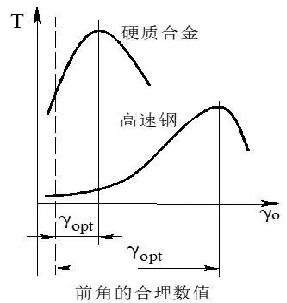

第四，影響加工表面質(zhì)量。可見(jiàn)，前角的大小及正負(fù)不能隨意而定，通常存在一個(gè)使刀具耐用度為最大的前角，稱為合理前角?opt 。
總結(jié)：增大前角、切削刃鋒利，切削變形小，切削力小，切削輕快，切削溫度低，刀具磨損小和加工表面質(zhì)量高。但前角過(guò)大，刀具切削部分和切削刃的剛度和強(qiáng)度變差，切削溫度高，刀具易磨損或破損，刀具壽命低。因此前角有一個(gè)最佳數(shù)值。選擇前角的原則是，在達(dá)到刀具壽命要求的條件下，應(yīng)選取較大前角。具體考慮以下幾個(gè)方面因素。
1. 工件材料：
增大前角，以減小切削變形。

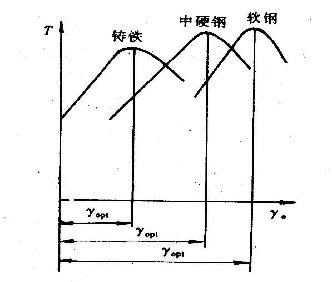

切削鑄鐵等脆性材料時(shí)，得到崩碎切屑，切削刃處受力較大，因此，應(yīng)選取較小前角，以增加切削刃強(qiáng)度。例如，加工中硬鋼時(shí)，?0=10°~20°；加工軟鋼時(shí)，?0=20°-30°；加工鋁合金時(shí)，?0=30°-35°。切削強(qiáng)度、硬度高的材料時(shí)，為使刀具有足夠的強(qiáng)度和散熱面積，應(yīng)選取較小前角，甚至是負(fù)前角。例如，用硬質(zhì)合金車刀加工強(qiáng)度很高或硬度很高的淬硬鋼，有時(shí)需要采用負(fù)前角（?0=-20° ? -5°）。材料的強(qiáng)度或硬度越高，負(fù)前角的絕對(duì)值越大。但負(fù)前角會(huì)增大切削力，易引起機(jī)床的振動(dòng)。因此，只有在采用正前角要發(fā)生崩刃，而工藝系統(tǒng)剛性很好時(shí)，才采用負(fù)前角。
2. 刀具材料
強(qiáng)度和韌性高的刀具材料，切削刃承受載荷和沖擊的能力大，因此，可選取較大的前角。例如，在相同的切削條件下，高速鋼刀具可采用較大前角，而硬質(zhì)合金刀具則采用較小前角。
3. 加工性質(zhì)
粗加工時(shí)以切除工件余量為主，量鍛件、鑄件毛坯表面有硬皮，形狀往往不規(guī)則，刀具受力大，為保證刀具的強(qiáng)度和沖擊韌性，刀具的前角應(yīng)選取小一些；精加工時(shí)余量明顯減小，切削以提高工件表面質(zhì)量為主，刀具的前角應(yīng)選擇大一些。因此，前角的數(shù)值應(yīng)根據(jù)工件材料的性質(zhì)、刀具材料和加工性質(zhì)要求來(lái)確定。
本文鏈接：http://starworldlotto.com/index.php?c=show&id=1429- 2023-03-27幾何結(jié)構(gòu)對(duì)切削質(zhì)量影響-- 后...
- 2023-02-23幾何結(jié)構(gòu)對(duì)切削質(zhì)量影響-- 前...
- 2023-02-21幾何結(jié)構(gòu)對(duì)切削質(zhì)量影響-- 前...
- 2023-02-07二次硬化超高強(qiáng)度鋼
- 2023-01-14灰口鑄鐵
- 2023-01-09鑄鐵的石墨化
